1、AC+AP+Device + Customer Server（主路）

AC可实现对AP的重启、升级等管理操作，针对企业的业务层提供API接口作为调用、数据转发、定位、漫游、安全及策略管理等，实现对蓝牙终端设备的控制和数据采集，并且可以跨越局域网。

根据AC形态和部署位置不同，可分为以下两种方式：

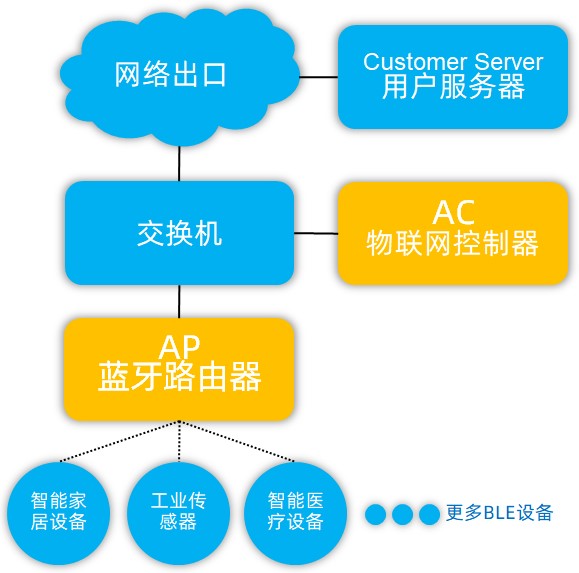

1.1 AC本地部署

用户服务器、AC和所有AP部署在同一局域网内。适用于局域网内部署AP数量较多，需要AC管理，且数据对上云无需求或者因安全无法连接互联网的的场景，例如学校、工厂等仅需要内部管理的场景。

上图中，用户服务器可放置在局域网内，若AC可做公网映射，用户服务器可选择云端。

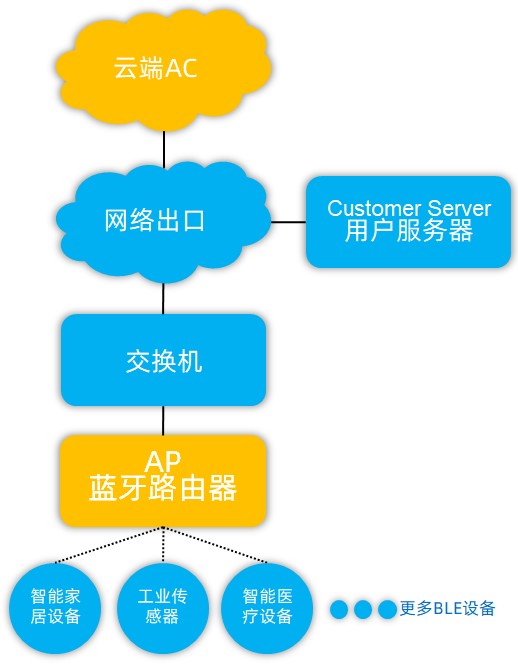

1.2 AC云端部署

用户服务器和AC都部署在云端，AP所部署的网络需要能访问公网。适用于AP部署在多地，且每个部署位置AP数量较少的场景，例如教育集团下多所学校，每所学校仅采集体育课学生心率，用于学生体质大数据分析的场景。

开发调试阶段为解决部署成本，也可使用云AC的方式进行调试。

上图中，用户服务器需要放置在云端，如果必须放置在局域网内，需要对用户服务器做公网映射。

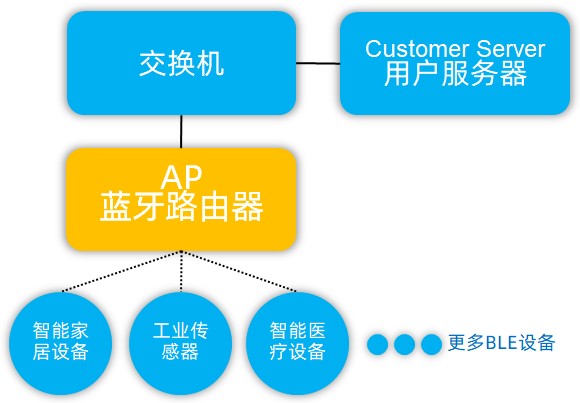

2、AP+Device + Customer Server （主路）

不使用AC，AP和用户服务器部署在同一局域网内，用户服务器直接访问AP获取数据。适用于使用少量AP并且数据仅在部署环境内使用的场景。例如小型健身房心率展示。

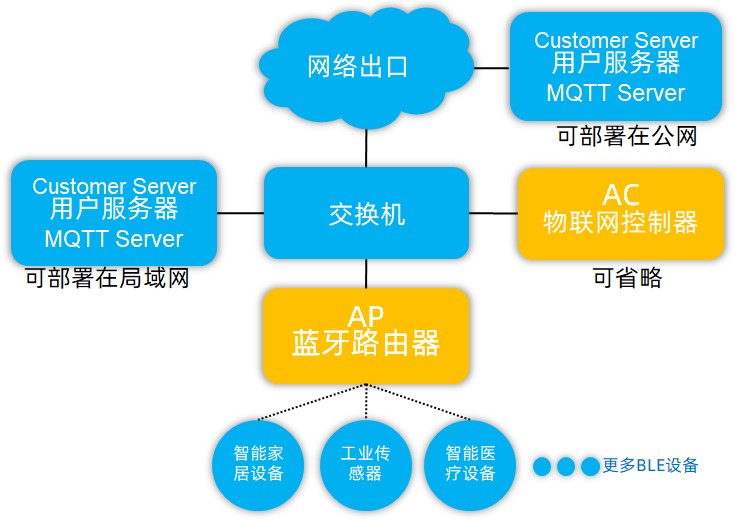

3、AP+Device + Customer Server （旁路）

AP中已经安装了MQTT客户端，配置后，数据通过MQTT的方式，由AP直接推送至MQTT服务器，若AP所在网络可以连接公网，MQTT服务器可以放置在公网。用户通过订阅相关主题获取数据。

上图中，AC仅用作对AP的管理，不做数据传输功能。MQTT目前仅支持发送蓝牙终端设备的广播数据。
